TDB5019液位变送器

产品概述
     该系列投入式液位变送器利用流体静力学原理测量水位或液位，是压力传感器的一种重要应用。用微机械加工技术制作的高灵敏度的硅压阻力敏元件是液位传感器的心脏，辅之以带通气导管的专用电缆及专门的水密封技术，既保证了浸入式传感器的水密封，又使得参考压力腔与环境气压相通，从而获得准确的测量结果与优良的稳定性。
投入式液位变送器采用了德国HELM具有国际先进水平的干式陶瓷电容传感器或带温度补偿和隔离膜片式扩散硅压力传感器，作为感测元件，大大提高了产品的使用性能。广泛应用于石油、化工、电厂、城市供排水、水文勘探等领域的水位和液位的测量与控制。
产品特点

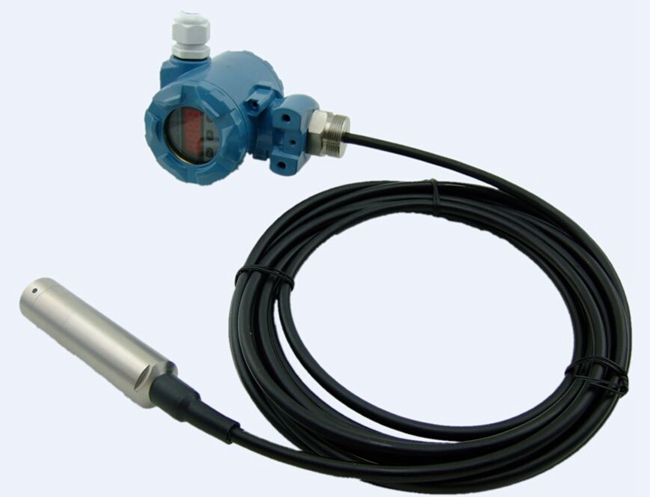

◇ 分体式结构:投入液体中的传感器部分为全密封不锈钢结构，电子线路部分壳体为铸铝结构便于调校和接线
◇ 一体化结构:传感器与放大电路均在不锈钢全密封壳体内，无需外部调校
◇ 传感器外壳的防护等级为IP68，接线盒的防护等级为IP65
◇ 该产品由高性能压力传感器作为测量元件，精度高、体积小、使用方便、抗干扰能力强、可靠性高、稳定性好、灵敏度高、防水、抗结露
◇ 免维护，安装、调试方便，直接投入水中以测量出变送器末端到液面的液位高度。

性能参数

测量范围(FS)    0～0.5m～200mH2O或0～5KPa～2MPa
允许过压    2倍满量程压力
测量介质      与316不锈钢兼容液体(特殊可选防腐型)
综合精度    ±0.25%FS    ±0.5%FS    ±1%FS
长期稳定性    典型：±0.1%FS/年    最大：±0.2%FS/年
使用温度范围    一体式：-20℃~70℃     分体式（插入式）：-20℃~80℃
补偿温度范围    一体式：-10℃~55℃     分体式（插入式）：-10℃~70℃
零点温度漂移    典型：±0.02%FS/℃    最大：±0.05%FS/℃
满度温度漂移    典型：±0.02%FS/℃    最大：±0.05%FS/℃
供电范围    12~36VDC（一般24VDC）
信号输出    4~20mA/1~5VDC/ 0~5VDC
负载电阻    ≤(U-10)/0.02Ω
结构材料    外壳：不锈钢1Cr18Ni9Ni         膜片：不锈钢316L
    密封：氟橡胶    电缆:Φ7.2mm聚氯乙烯专用电缆
绝缘电阻     100MΩ,50VDC
防护等级    外壳防护等级IP68
安全防爆    Ex iaⅡ CT5
响应时间    ≤2 ms
重 量    约250克
