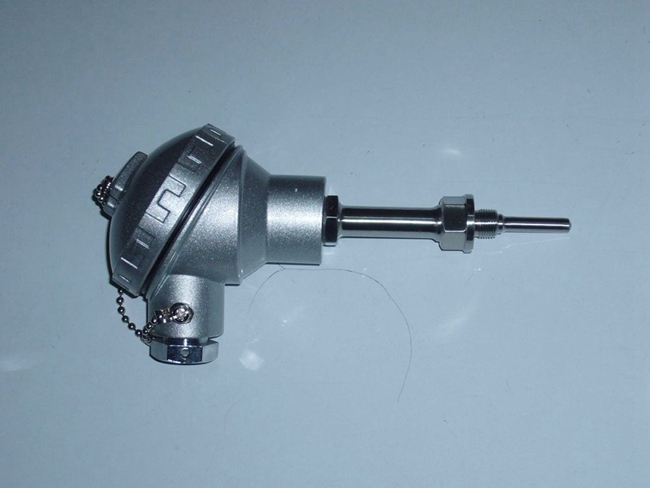

一体化温度变送器使用说明书
SBW 系列一体化温度变送器是温度传感器与变送器的完美结合,以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等,实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品,是集散系统、数字总线系统的必备产品。
●特点
超小型一体化,通用性强
二线制 4~20mA DC 输出。传输距离远,抗干扰能力强。
测量精度高,长期稳定性好。
温度模块内部采用环氧树脂浇注工艺,适应于各种恶劣和危险场所使用。
一体化设计,结构简单合理,可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
●技术指标
输入:热电阻: Pt100 、 Pt10 、 Cu100 、 Cu50 故障状态:输出>20mA
准确度:0.2%F.S 0.5%F.S 负载电阻:0-500Ω
输出:二线制 4-20mA DC 供电电源:24V
使用温度:-25-85 ℃ (一体化 LCD 表头时 0-60 ℃ ) 功耗:≤1W
温度影响:≤0.05%/ ℃ 湿度:5-95%RH

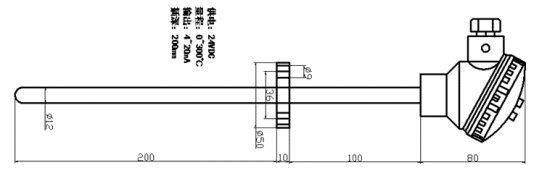

●外形结构图

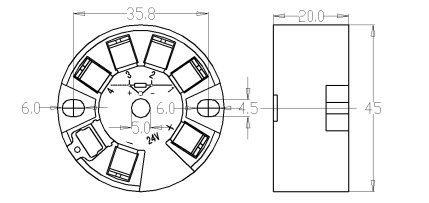

●端子外形尺寸、接线图
●装配长度
固定装置类型 | 插入深度1(mm) | 附注 | ||||||||||
75 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 750 | 1000 | 1550 | ||
高压螺纹 | 保护管总长 L=1+150 | |||||||||||
无固定、活动法兰、固定螺纹、固定法兰 |
注:插入长度超过1500mm的为保证精度建议采用三线制。
